產品用途
用于測量常規的及電阻值因溫度而發生變化的被測對象的直流低電阻。
產品特點
彩色液晶屏顯示，且配備有專業分選功能與數據輸出功能等。
測量范圍
1ｕΩ～20KΩ，四位半數字顯示電阻值。
觸發方式
內部觸發、外部觸發和手動觸發。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品概要 Product Overview

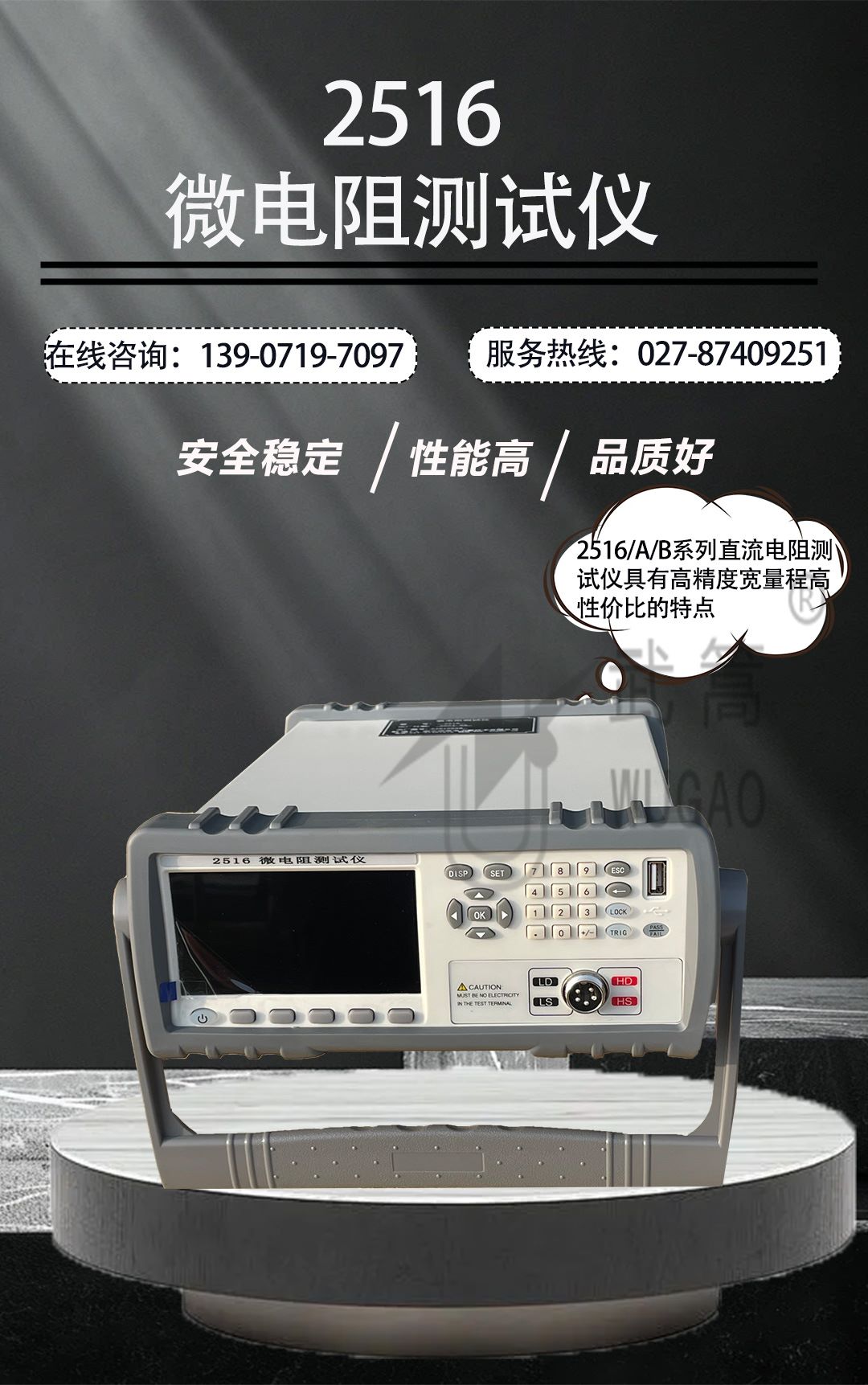

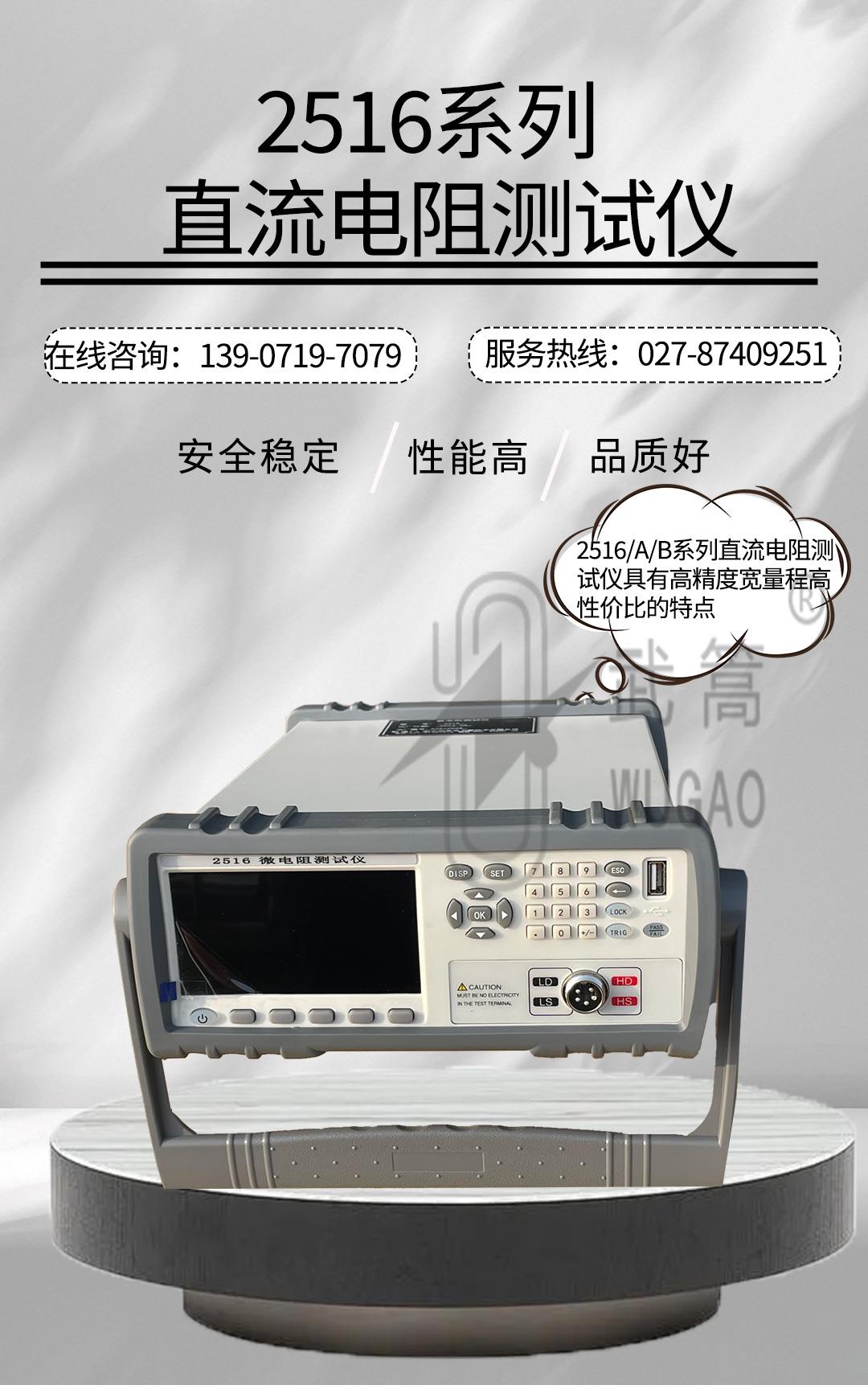

2516/A/B系列直流電阻測試儀具有高精度寬量程高性價比的特點，采用當前主流的32bits CPU和高密度SMD貼裝工藝、24位色4.3英寸IPS彩色液晶屏，界面直觀清爽、操作便捷。儀器具有較高的抗干擾性；量程范圍為： 1uΩ-2MΩ；顯示位數為四位半；測試速度最高可達20次/秒；測試精度最高為0.05％；溫度補償能免除環境溫度對測試工作的影響；本儀器配備有專業分選功能與數據輸出功能等，具有多樣分選訊響設置，還可匹配Handler接口，應用于自動分選系統完成全自動流水線測試，使測試效率倍增。并配備RS232接口，用于遠程控制和數據采集與分析。本儀器小巧、緊湊但功能齊全。通過四端子測試法，可高速、高精度的測量各種高、中、低值電阻器；各種開關接觸電阻；接插件接觸電阻；繼電器線包和觸點電阻；變壓器、電感器、電機、偏轉線圈繞線電阻；導線電阻；車、船、飛機的金屬鉚接電阻；保險絲、電阻器、導電橡膠的直流電阻、印制板線條和孔化電阻等直流低電阻。由于儀器配備有溫度補償功能，因此適合于測量電阻值因溫度而發生變化的被測對象。儀器廣泛用于研究開發、生產線、進料檢測等各種場所。
型號說明 Model Description
為了滿足不同用戶的要求，2516系列有3個型號可供選擇。
型號 | 測量范圍 |
標準型： 2516 | 1uΩ-2MΩ(帶溫度補償) |
簡配型1：2516A | 1uΩ-200KΩ |
簡配型2：2516B | 10uΩ-20KΩ |
技術規格 Technical Specifications
2516/A/B系列技術規格，包含了儀器的基本技術指標和儀器測試允許的范圍。這些規格指標都是在儀器出廠時所能達到的。
完整的技術規格參數詳見：

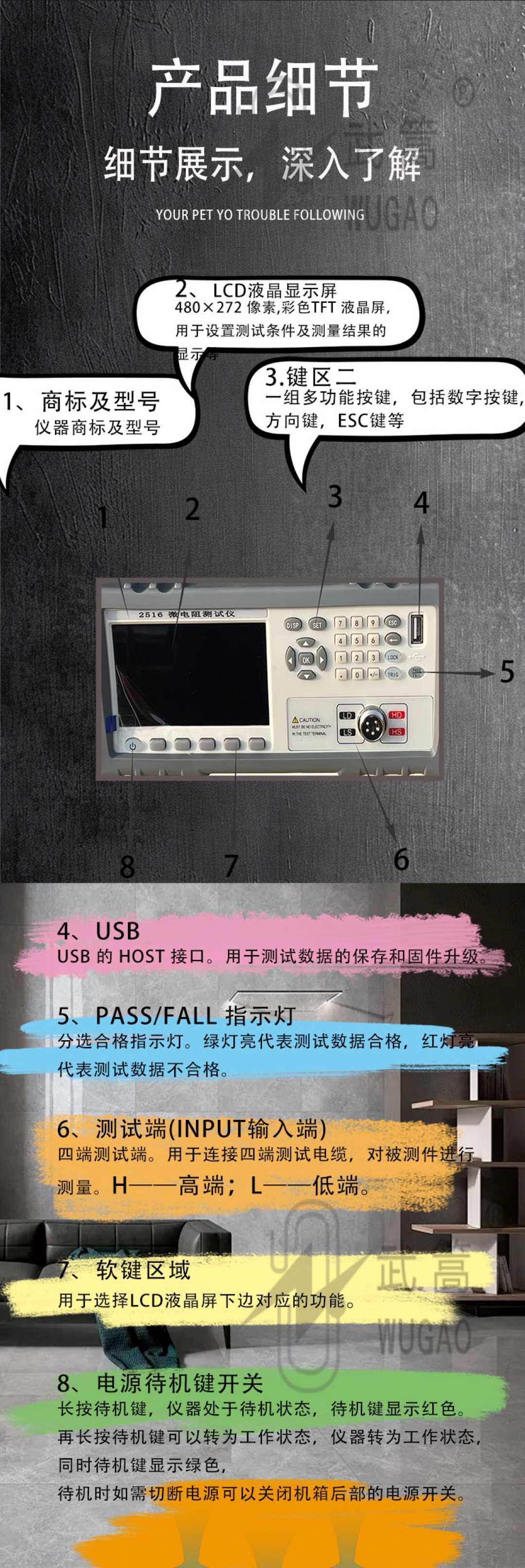

1、高亮度、超清晰四色LCD顯示：顯示像素為：480*272；直讀、百分比誤差、分選結果、計數統計、
多種參數同時顯示。
2、量程：9量程自動或手動測試。
3、測量范圍：2516： 1ｕΩ～2MΩ 溫度范圍:-10-99.9℃
2516A： 10ｕΩ～200KΩ
2516B： 10ｕΩ～20KΩ
4、顯示范圍：四位半數字顯示電阻值。0.001mΩ～ 2MΩ，最小分辨率：1μΩ。最大讀數：20000。
5、基本準確度：0.05%-0.1％
6、測試速度：快速:20次/秒，慢速:10次/秒。

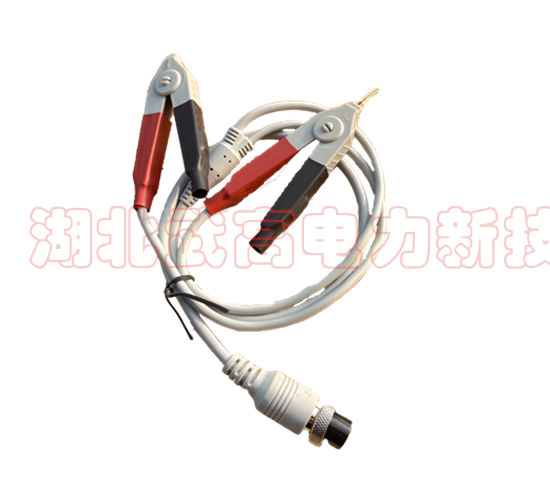

7、測試端：4 端測試（包括 2 個檢測端和 2 個激勵端）。
8、多種觸發方式：內部觸發、外部觸發和手動觸發。
9、校正功能：全量程短路清零功能。
10、溫度測試功能：可對通過外接傳感器進行溫度測試，基本精度高達0.1℃。
11、比較器（分選）功能：內建有5檔分選數據，可對被測件進行合格/不合格判斷。
12、接口功能：
Handler接口：分選結果輸出，觸發信號輸入。
RS232接口：使用三線簡易型串行接口。16進制碼傳輸，完成所有儀器功能。
RS485接口(選配)：可使用RS485接口完成多臺儀器的級聯。
USB HOST：使用U盤等外部存儲設備接入儀器，保存測試數據、5組設置參數可供加載調用。
13、232通訊協議可選：
normal：我司專用通訊協議，使用簡單易于上手，方便與PLC,PC等上位機進行通訊.
modbus：標準RTU MODBUS協議，方便與PLC進行通訊。
